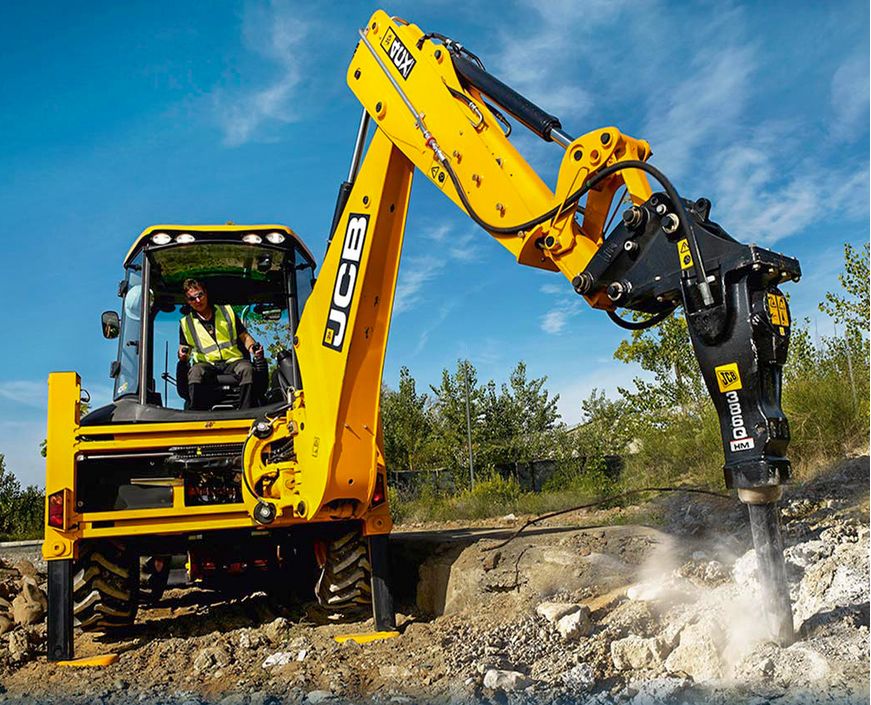

Конструкция полноповоротного экскаватора с гидромолотом включает в себя непосредственно гидромолот, несущую раму, колесное либо гусеничное шасси, кабину оператора и стрелу. Какие задачи выполняет каждый из перечисленных элементов, и что еще входит в состав экскаватора?

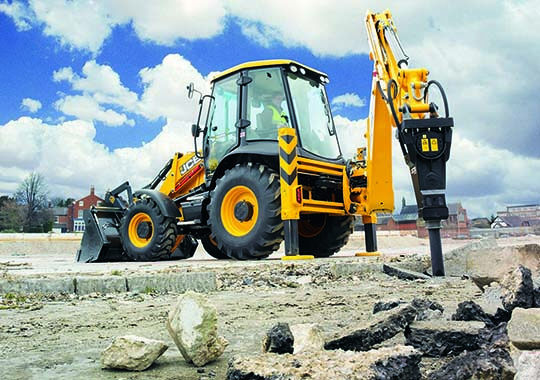

Ходовая часть
Шасси полноповоротного экскаватора может быть колесным либо гусеничным. Различия между ними заключаются в проходимости, устойчивости, маневренности и массе. По всем показателям, кроме веса, гусеничное шасси превосходит колесное. В то же время колесное шасси более простое по устройству, тогда как конструкция гусеничного включает в себя множество деталей:
- привод хода;
- опорные катки;
- ходовая рама;
- кожухи гусениц;
- направляющие колеса;
- механизм натяжения;
- гусеницы.
Непосредственно на шасси установлена поворотная платформа, на которой в свою очередь стоит кабина оператора, стрела и гидромолот. В движение платформу приводит гидравлический механизм, усилие с которого передается посредством планетарных редукторов.
Двигатель
Полноприводные экскаваторы в большинстве своем комплектуются дизельными либо электрическими двигателями. Силовая установка находится рядом с кабиной оператора. Здесь же устанавливается противовес, не позволяющий спецтехнике опрокидываться во время работы.
Большую роль в работе спецтехники играют масляные насосы, установленные рядом с двигателем. Именно они создают и поддерживают в гидравлической системе высокое давление, благодаря которому работают цилиндры стрелы и управляется поворотная платформа.
Кабина оператора
В кабине находятся органы управления полноповоротным экскаватором. Здесь находится кресло оператора, приборная панель с приборами контроля и безопасности. Ввиду того, что кабина находится на поворотной платформе и поворачивается вслед за ее движением, оператор может следить за стрелой непосредственно. Это упрощает управление многотонной спецтехникой.
Стрела
Стрела экскаватора состоит из двух частей, положение каждой из них управляется с помощью гидравлических цилиндров. Плечевой цилиндр установлен в основании стрелы и двигает ее первый сегмент. Подъемный цилиндр находится в верхней точке стрелы и управляет положением второго ее сегмента. Ковшовый цилиндр управляет положением ковша либо гидромолота.
Строение гидромолота
Гидромолот заключен в металлический корпус. Внутри него расположен цилиндр, по которому поступательные движения совершает боек. Он ударяется по внутренней поверхности рабочего инструмента - пике. В роли цилиндра часто используется непосредственно корпус гидромолота.
Боек приводится в движение колебаниями упругого тела. Как правило, им выступает сжатый азот - камера с газом находится ровно над цилиндром, по которому двигается боек. Здесь же находится клапан для заправки и средства, обеспечивающие контроль за давлением в камере с газом.
Рабочий инструмент - пика - расположена снизу гидромолота. В зависимости от выполняемой задачи используется пика той или иной формы, например, в виде долота, конуса, зубила или даже пирамиды. Устойчивое возвратно-поступательное движение пики поддерживается втулками, по которым она скользит. Чтобы трение было минимальным, втулки смазываются маслом.
Заключение
Несмотря на целостный внешний вид, экскаватор на поворотной платформе с гидромолотом - сложная спецтехника, в состав которой входят сотни деталей. Тем не менее, они сгруппированы по категориям, что упрощает обслуживание, ремонт и замену комплектующих.
